0-90dB按键式步进衰减器
0-90dB按键式步进衰减器

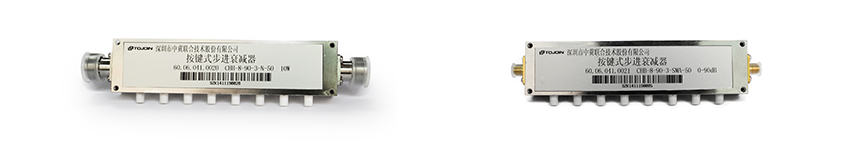

产品外观
CHB-8-90-3-N-50 CHB-8-90-3-SMA-50
1-90dB按键式步进衰减器系列产品技术指标
型号 | CHB-8-90-3-N-50 | CHB-8-90-3-SMA-50 | |
料号 | 60.06.041.0020 | 60.06.041.0021 | |
工作频率（GHz） | DC-2.5 | ||
插入损耗(dB) | ≤3.0 | ||
驻波（VSWR） | ≤1.4 | ||
衰减范围(dB) | 0-90 | ||
单键衰减精度(dB) | 1dB键 | ±0.2dB@DC-1GHz, ±0.3dB@other | |
2dB键 | ±0.3dB@DC-1GHz, ±0.4dB@other | ||
4dB键 | ±0.4dB@DC-1GHz, ±0.6dB@other | ||
8dB键 | ±0.7dB@DC-1GHz, ±0.9dB@other | ||
16dB键 | ±1.0dB@DC-1GHz, ±1.2dB@other | ||
20dB键 | ±1.2dB@DC-1GHz, ±1.5dB@other | ||
叠加衰减精度(dB) | ≤10dB | ≤0.7dB@DC-1GHz, ≤0.9dB@other | |
≤60dB | ≤1.2dB@DC-1GHz, ≤1.5dB@other | ||
≤90dB | ≤2.5％dB @DC-2.5GHz | ||
接口类型 | N-F | SMA-F | |
标称阻抗（Ω） | 50 | ||
工作温度（°C） | -40～+50 | ||
外型尺寸（mm） | 164×36×20 | 156×36×20 | |
重量（kg） | 0.4±0.06 | 0.38±0.06 | |
