1分4功分器系列
1分4功分器系列
1分4功分器系列技术指标
型号/料号 | 工作频率 （GHz） | 插入损耗（dB）（含分配比） | 隔离度（dB） | 驻波比（VSWR） | 幅度平衡度（dB）
| 相位平衡度（°） | 接口类型
| 功率容量 （W） | 外形尺寸（mm） 重量（Typ.（g） |
PS-4SM-0560 60.06.020.0088 | 0.5~6 | ≤7 @0.5~3.5GHz ≤7.8 @3.5~6GHz | ≥13 @0.5~0.6GHz ≥20 @0.6~6GHz | 输入： ≤1.45@0.5~0.8GHz ≤1.45@0.8~3.5GHz ≤1.5@3.5~5.8GHz ≤1.65@5.8~6.0GHz 输出： 1.45@0.5~0.8GHz 1.35@0.8~3.5GHz 1.5@3.5~6.0GHz | ≤0.25 @0.7~1.0GHz ≤0.35 @2.4~2.5GHz ≤0.5 @4.8~5.8GHz | ≤5 | SMA | 5 | 66.0×57.0×13.5 136g |
PS-4NM-1517G6 60.06.021.0008 | 1.5~1.7 | - | - | 输入：≤2.0 输出：≤1.5 | - | - | N | - | 111×109.5×20.5 365g |
PS-GPS-4NS 60.06.020.0021 | 1.57~1.58 | ≤7.5 | ≥28 | ≤1.35 | ≤0.3 | ≤5 | SMA(with DC-block 50VDC max) | 20 | 66.5×47.5×12.0 84g |
PS-GPS-4NS1 60.06.020.0107 | 1.57~1.58 | ≤7.5 | ≥30 | ≤1.25 | ≤0.3 | ≤5 | SMA(COM、RF1 DC through；RF2~RF8with DC-block 50VDC max) | 20 | 66.5×47.5×12.0 84g |
PS-4SM-DC08 60.06.020.0048 | 10~800MHz | ≤8 | ≥20 | ≤1.4 | ≤0.3 | ≤5 | SMA | 2 | 60.0×43.0×15.0 |
PS-4NM-0325 60.06.020.0071 | 0.3~2.5 | ≤7.2 | ≥17 @0.3~0.35GHz； ≥20 @0.35~2.5GHz | ≤1.5 | ≤0.3 | ≤5 | N | 20 | 119×110×20 700 |
PS-4NM-2060 60.06.020.0063 | 2~6 | ≤7.5 | ≥20 | ≤1.35 | ≤0.3 | ≤5 | N-F | 50 | 107×65×20.65 378g |
PS-4NM-0727 60.06.020.0066 | 0.7~2.7 | ≤7 | ≥20 | ≤1.4 | ≤0.4 | ≤6 | N-F | 50 | 105×71.5×18.5 348g |
PS-GPS-4NS-20 60.06.021.0002 | 1.575~1.58 | - | ≥20 | 输入：≤2 输出：≤1.5 | ≤0.3 | ≤5 | N-Female | 输入10 | 121.5×99.0×21.0 300g |
PS-4NM-1517G7B 60.06.021.0017 | 1.565~1.585 | - | ≥20 | 输入：≤2 输出：≤1.5 | - | - | N-Female | - | 111×109.5×20 300g |
PS-4SM-2080 60.06.020.0031 | 2-8 | @2.4-2.5GHz @5.7-8.0GHz | ≥20 | 输入：≤1.25 输出：≤1.25 | ≤0.5 | ≤5 | SMA | 10 | 72.1x55x13.2 |
PS-4SM-0727 60.06.020.0050 | 0.7-2.7 | ≤6.8 | ≥20 | ≤1.35 | ≤0.1 | ≤5 | SMA | 50 | 110.0x85.0x18.0 |
PS-TX-4B 60.06.020.0115 | 5-1000MHz | ≤7.5 | ≥19 | ≤1.3 | ≤0.3 | ≤5 | SMA | 10 | 64x54.4x15.2 |
PS-4SM-0580A 60.06.020.0139A | 0.5-8 | ≤8 | ≥26 | 输入：≤1.5 输出：≤1.35 | +/-0.3 | +/-4 | SMA-Female | 当分路器用时 20W;当合路器用时 1W | 125.7*65*12 |
产品外观
PS-4SM-0560 PS-4NM-1517G6 PS-GPS-4NS

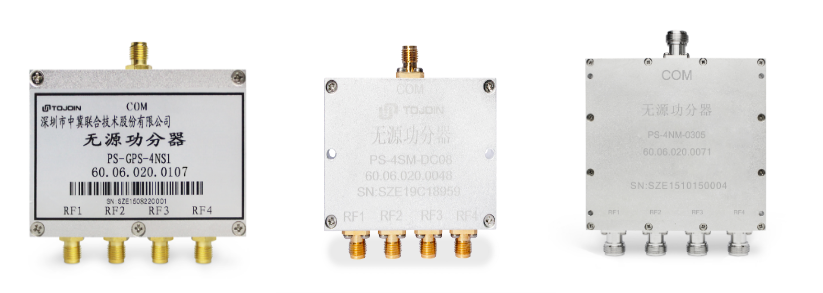

PS-GPS-4NS1 PS-4SM-DC08 PS-4NM-0325
PS-4NM-2060 PS-4NM-1517G7B PS-4SM-2080

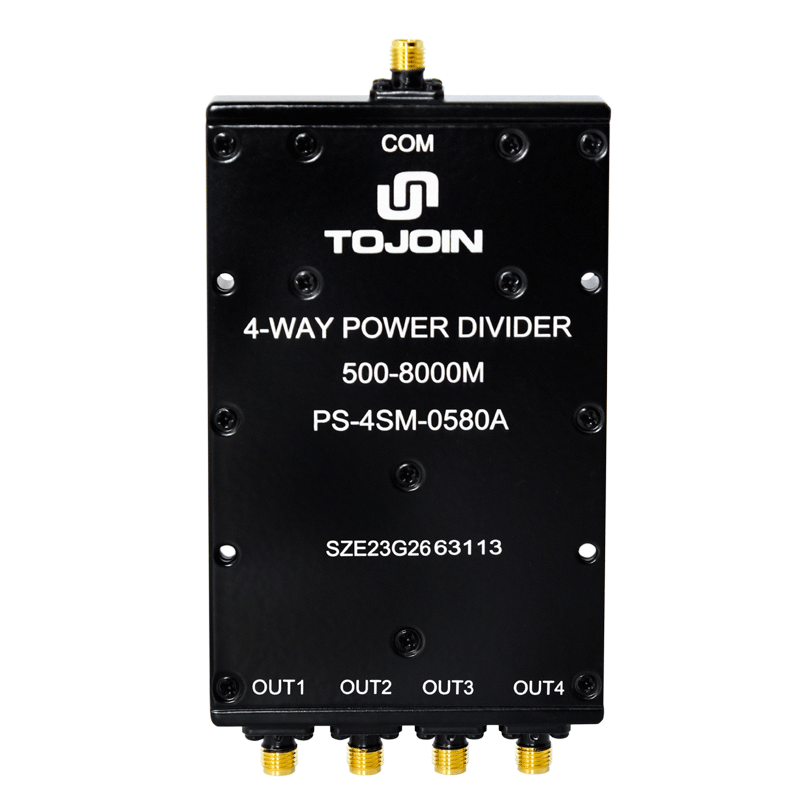

PS-4SM-0580A
