GNSS-8000-006信号转发器
GNSS-8000-006信号转发器
产品名称 信号转发器
产品型号 GNSS-8000-006
产品代码 60.01.001.0036

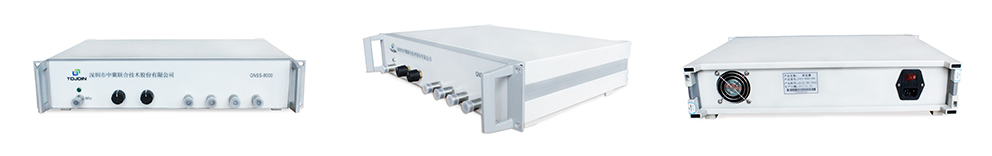

产品外观
技术指标
BD1收发转发器技术指标 | |
频率范围（MHZ） | 1616MHz+/-5MHz 2492MHz+/-5MHz@RF |
设备增益（dB） | 40 ±2@2492MHz 38dBm@1616MHz（6.5W） |
LNA P1dB(dBm) | -20@2492MHz -10@1616MHz |
噪声系数（dB） | ≤2.0 |
信号输出 | 1组 |
阻抗（Ω） | 50 |
驻波比 | 2.0：1 |
接口类型 | N-F |
衰减器 | 1-31dB、1dB步进、2W@1616 1-31dB、1dB步进、2W@2492 |
供电（V） | 110-250V AC |
工作温度（°C） | -30～+55 |
BD2-B1/GPS-L1收发转发器技术指标 | |
频率范围（MHZ） | 1575.42 ±35 |
设备增益（dB） | 23±1 |
衰减器（dB） | 0-31（Step 1 dB） |
噪声系数（dB） | ≤2.0 |
放大器1dB压缩点（dBm） | 0 |
其它参数 | |
外型尺寸（mm） | 485(L)*360(W)*107(H) |
重量（kg） | 5.4 |
主要配件
接收天线 | 天线增益38±2dBi |
射频电缆 | 根据需求定制 |
避雷器，负载，功分器等 | 满足GPS工作频率 |
信号发射天线 | 5dBi蘑菇头发射天线1616&2492各一 |
