VIValdi测试天线
VIValdi测试天线
1、产品型号:ZJ-VIVALDI-0760-M04
2、产品名称:VIVALDI测试天线
3、产品料号:60.06.012.0036
4、技术指标:
| 电气性能 | 机械性能 | ||
| 频率范围: | 700-6000 可选 | 接头形式 | SMA-F |
| 极化方式 | 水平、垂直极化 | 工作温度 | -45℃~+80℃ |
| 输入阻抗 | 50 ohm | 储存温度 | -55℃~+85℃ |
| 覆盖范围 | 士30° | 工作湿度 | 0~95% |
| 输出驻波 | 3.2:1 max | 结构平面形变度(平坦度) | ≤0.5% |
| 增益 | ≤2dBi@700-1000MHz ≥4dBi@1500-6000MHz | 天线尺寸 | 150mmx100mmx1.6mm |
| 效率 | ≥40%Min ≥260%AVg. | ||

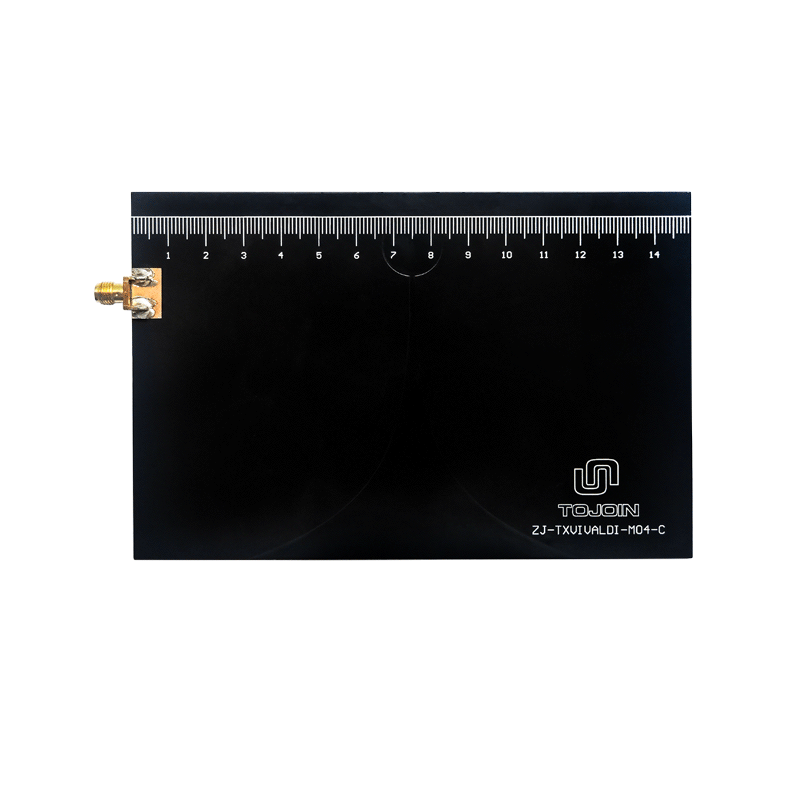

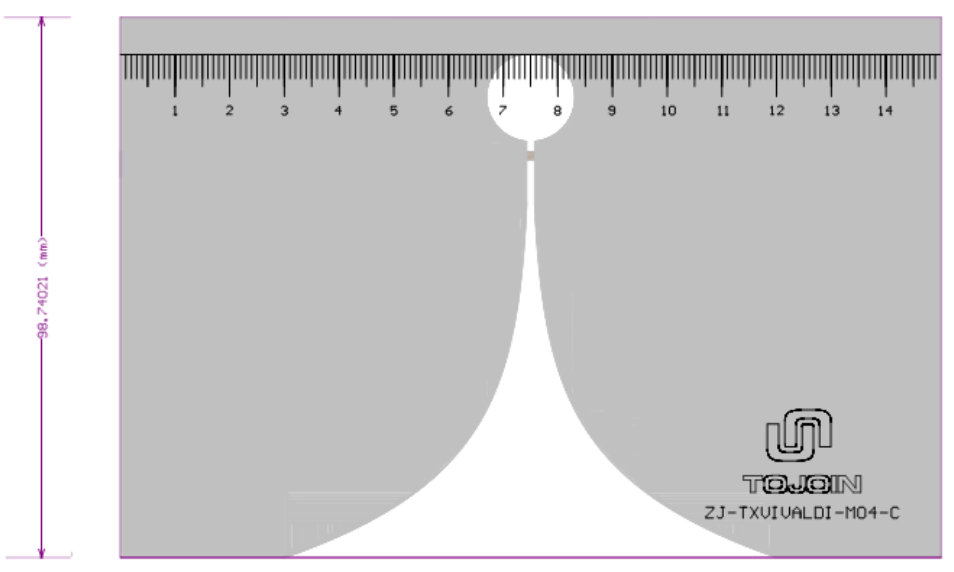

天线结构外观
