高频探针
高频探针
产品介绍 广濑系即U.FL-R-SMA-1 系列 ，俗称IPEX 一代
广濑系列产品技术指标
型号/料号
| 频率范围（GHz） | 电压驻波比 | 额定电压值（Vrms） | 绝缘电阻（MΩ） | 特性阻抗（Ω） | 插入损耗（dB） | 工作温度（℃） | 机械寿命（次min） | 中心接触件固定性 |
ST1 00.00.001.0084 | DC～6 | ≤1.25@ DC~6GHz | 250 | ≥1000 | 50 | ≤0.25 | -10~85 | 500 | 26.7N min |
ST2 00.00.001.0083 | DC～6 | ≤1.25@ DC~6GHz | 250 | ≥1000 | 50 | ≤0.25 | -40~85 | 500 | 26.7N min |
ST4 00.00.001.0295 | DC～6 | ≤1.25@ DC~6GHz | 250 | ≥1000 | 50 | ≤0.25 | -10~85 | 500 | 26.7N min |
SMA-KFD(Probe) 五爪探针 00.00.001.0009 | DC～6 | ≤1.3@ DC~6GHz | 250 | ≥1000 | 50 | / | -10~85 | 10万 | 26.7N min |

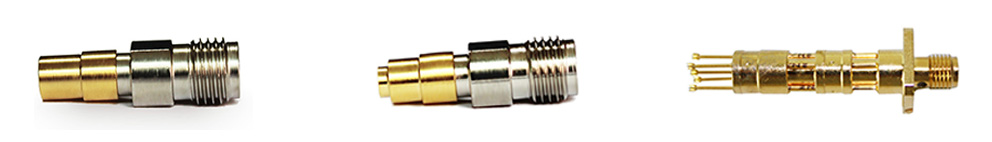

产品外观
ST1 ST4 SMA-KFD(Probe)

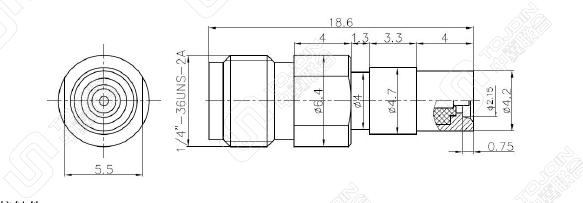

外观结构图
ST1
ST2
SMA-KFD(Probe)
