966电磁波屏蔽室 Shielding Room
中冀公司建造的Chamber 具有以下优点：
a. 依据客户需求，设计规划最适合客户的 Chamber 和测试系统。
b. 提供给客户 Chamber 的设计，专业的工程施工，以及一系列的工程支援。
c. 施工完成后，会提供给客户后续的法规，测试咨询和专业的培训。
d. 提供后续的校正和维修服务，让客户使用起来后顾无忧。
暗室规格：
a. 标准 10m Chamber （size: 22.4*13.1*10.3m）
b. 标准 3m Chamber（size:9.4*6.4*6.15m）
c. 客户指定尺寸的全电波，半电波暗室
该暗室系统使用的频率范围30MHz-18GHz，用于辐射干扰和抗扰，符合下列最新标准和指令：
欧洲: IEC/EN 61000-4-3，EN50147-1，EN50147-2，EN50147-3，EN55011，EN55022，CISPR16，
CISPR 11,12,13,17,19,20,22，IEEE299
美国: ANSI C63.4；FCC Part 15；MIL STD 220
中国: GB 9254,GB 4824，GB/T12910-2006，GB/T17626.1 GB/T17626.2 GB/T17626.3 GB/T17626.6
屏蔽效能：

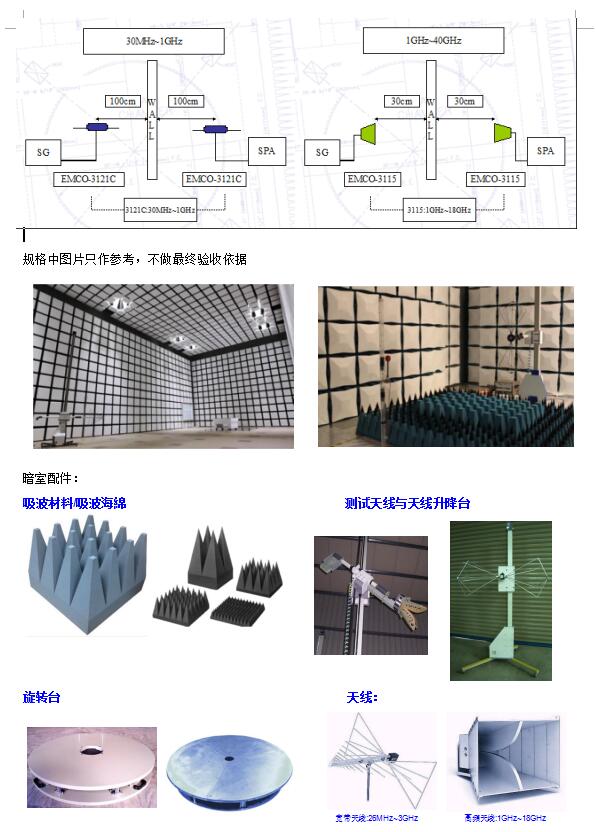

屏蔽室的屏蔽效能满足GB T12190/EN50147-1或IEEE299E标准的最新版本要求，指标如下图所示：
屏蔽室屏蔽性能
EN 50147-1
GB 12190
频率
屏蔽性能
频率
屏蔽性能
14kHz
磁场衰减 ≥ 60dB
100kHz
磁场衰减 ≥ 80dB
1MHz
磁场衰减 ≥ 100dB
1MHz
电场衰减 ≥ 100dB
100MHz
平面波衰减 ≥100dB
400MHz
平面波衰减≥100dB
1GHz
微波衰减 ≥ 100dB
10~18GHz
微波衰减 ≥100dB
CISPR16-1-4&GB/
T113.104-2007
测试NSA 与开阔场理论值的差异
测试静区 2.0m (直径) * 2.0m (高度)
距离
频率范围
天线(T* & R*)
步进
NSA
3m
30 - 200 MHz
Biconical
< 1 MHz
≤±3.5 dB
3m
200-1000 MHz
Log-Periodic
< 2 MHz
≤±3.5 dB
测试静区与转台同心,中前左右后5个位置共20个测试点
水平极化 发射天线 = 1.0 & 2.0 m,垂直极化 发射天线= 1.0 & 1.5m;
接收天线 = 1m-4m扫描
Svswr
参照CISPR16-1-4 2007和CISPR 16-2-3;2005测试法规，测试距离3m，在1-18GHz的范围，测试静区 2.0m (直径) * 1.0m /1.5m(高度) Svswr ≤ 6dB
注：每间屏蔽房外观不一定相同，本方案外观仅供参考
